| 제품명 : 전원중첩영상전송장치 |
|
| 모델명 : SC-VCP0601 / SC-VCP0604 / SC-VCP0608 |
|
|
SC-VCP0601 / SC-VCP0604 / SC-VCP0608 는 본래의 비디오신호를 잡음에 강한 신호로 변조하여 전송하므로 먼 거리 전송이 가능하고, 카메라 전원도 1개의 동축케이블에 중첩(VP)하여 전송이 가능합니다.
이는 별도의 카메라용 전원공사가 불필요하여 공사원가 절감 및 시공 생산성의 향상과 잡음(Noise)영향을 최소화 할 수있습니다. 또한 화질의 열화없이 신호전송이 가능하여 고품질의 시공이 가능합니다.
1 회로 \ 250,000 / 4 회로 \ 480,000 / 8 회로 \ 780,000 |
|
| ▶ 자세한 사항이 궁금하신 분은 [고객문의게시판]에 문의해주세요. |
|
  |
|
| |
 |
| |
■ 공사원가 절감 및 시공 생산성 향상(25~30%)
■ 카메라용 전원(Video Power)공급 기능
■ 화질(해상도, 주파수특성, 윤곽 보정, 색 재현성)열화 없는 신호전송 가능
■ 원거리 전송 가능 / 노이즈 제거 및 영향 최소화
■ 작업 공정 최소화와 설치 간편한 Harness 적용
■ 카메라 하우징 내부에 장착 가능한 소형, 경량 Size
■ 노이즈 영향이 적은 견고한 알루미늄 재질 Case
■ 비디오 신호 보안 기능
|
| Model |
SCVT-600/1000(송신부) |
SCVR-10004(수신부) |
전기적
특 성 |
영상신호 입력/출력 |
입력 : CVBS 1.0Vp-p, 75Ω |
출력 : CVBS 1.0Vp-p, 75Ω |
| 영상신호 대역 |
10 MHz Bandwidth |
10 MHz Bandwidth |
| 출력/입력 전압 |
카메라용 전원 출력 : DC12V,
최대600mA |
입력 전원 : AC/DC Adaptor 24V/0.75A or 48V/0.4A |
| 변조 방식/동작 확인 |
AM |
Red Color LED |
| 기구부 |
Demension |
75(L) X 60(W) X 25(H) |
75(L) X 60(W) X 25(H) |
| 중량 |
140g |
130g |
접속
단자 |
전원 |
DC-F Harness(50cm) |
DC-JACK 5.5φ |
| 영상 신호 |
BNC-M, BNC Connector(50cm) |
BNC-M Harness(1m) |
AC
Adaptor |
입출력 전압 |
입력 : AC 90~250V, 47/63Hz 출력 : DC 48V/0.4A or DC 24V/0.75A |
| Dimension |
95(L) X 54(W) X 32(H) |
| 중량 |
198g(Including cord) |
| 환경 |
온도/습도 |
0~50 ℃ / 20~80 % |

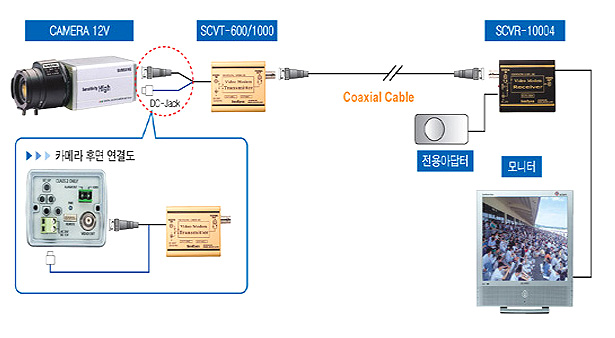

▶ 1채널 적용시
